負壓分室反吹袋式除塵器

負壓分室反吹袋式除塵器的結構如圖所示。

吸入大氣反吹和循環氣體反吹兩 種形式都未設置反吹風機。

該除塵器的切換閥門位于袋室的岀口處，反吹氣流進入清灰的袋室后，反向穿過袋壁使濾袋變形，凈氣攜帶其余粉塵從位于灰斗的進氣口流出，與含塵氣體匯合前往其他袋室。

正壓分室反吹袋式除塵器

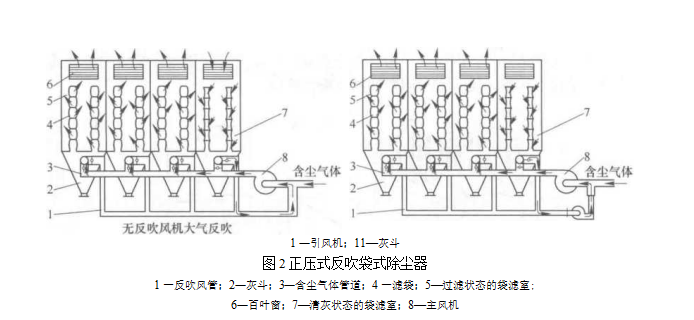

正壓分室反吹袋式除塵器在系統主風機正壓段工作，其結構如圖所示。

該類袋式除塵器的袋室不需嚴密的圍擋結構，各袋室之間也不設隔板。只有袋室的灰斗需要嚴密的結構，各灰斗之間須完全分隔。袋室的外壁設百葉窗，從濾袋內穿的凈氣直接經百葉窗排往大氣，省去了凈氣總管。因此，該除塵器結構較輕，鋼耗較低。清灰切換閥門位于袋室的入口處。某室清灰時，清灰氣體部分來自鄰近袋室的凈氣,部分來自從百葉窗進入的室外空氣。對于設有反吹風機的正壓反吹袋式除塵器，某室清灰時，其反吹氣體基本上來自鄰近袋室的凈氣。
